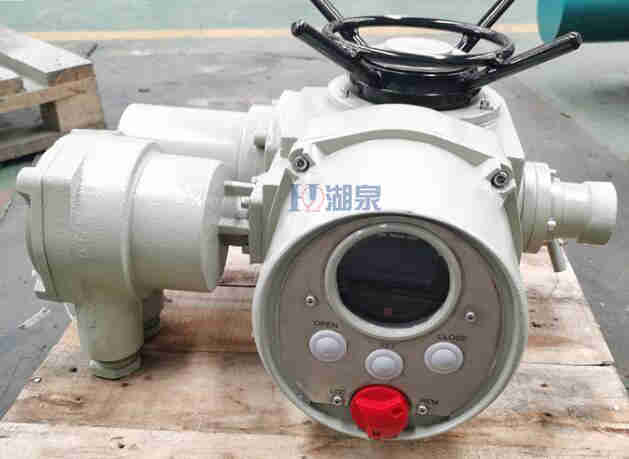

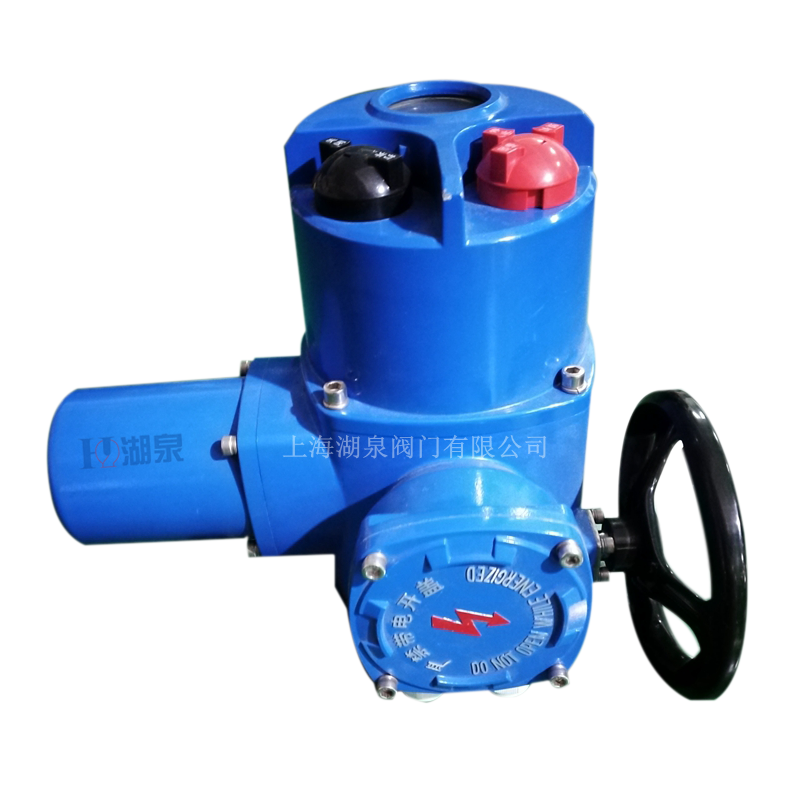

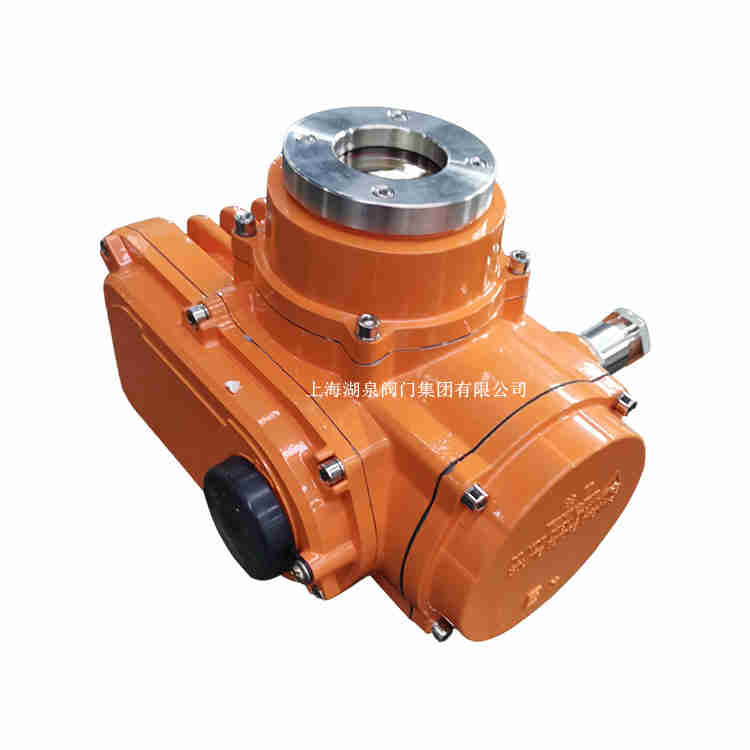

上海湖泉閥門集團有限公司 電動閥門智能控制說明書本實用新型涉及的是電動閥門的智能控制器，特別適用于遠距離，超遠距離和有防爆要求的電動閥門控制。現有的電動閥門控制器均采用在控制器與電動閥門間，通過一根14芯電纜傳輸有一個組合齒輪和多個限定位開關構成的位移傳感器的信號，并且是直接采用市電傳輸有關的控制信號的方式控制的。多個限定位開關的觸點在動作中容易產生火花，因此，存在著防爆性較差，傳感結構復雜，控制精度不高，安裝調試復雜等問題。 本實用新型的目的是提供一種電動閥門的智能控制器，它在解決電動閥門防爆要求的同時，還具有結構簡單，安裝調試簡便和控制精度高，抗干擾能力強的特點。這樣實現的。一種電動閥門智能控制器，它包括帶有蝸桿蝸輪的驅動裝置、位移限定位傳感器，其特征在于所述的位移限定位傳感器為設在閥門蝸輪上的磁鋼和霍爾元件構成。電動閥門智能控制器,完成了電動閥門的位置檢測,遠程控制信號轉換,參數整定與靈敏度調整,閥門電機驅動電路及鍵盤,顯示等硬件電路設計,在建立數學模型的基礎上,設計并驗證了系統的PID 算法,完成了電路中相應的軟件程序設計,實現了對電動閥門執行機構進行實時控制,保證了操作的可靠性與精確性.運用 RS485實現與遠程控制中心間的通訊,在組態環境下進行實時監控運行,實現儀表控制的數字化,智能化,網絡化與遠程化,便利了操作,拓寬了閥門的使用環境范圍,節約了成本。  電動閥門智能控制說明書主要功能描述：
1、一體化結構設計，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信號，輸出隔離的4～20mA閥位反饋信號；
2、具有仿真運行功能，并可根據用戶設定的流量特性曲線運行；
3、控制信號斷路故障判斷、報警及保護功能。斷路故障時可使執行機構或開、或關、或保特、或在0～100%之間預置的任意值；
4、數字顯示，顯示控制信號值、閥位值、故障類別；
5、RS485遠程通訊功能，通過通訊協議在上位機進行編程組態，對過程量、開關量作數據或圖形處理。
6、閥門行程自整定，輸入輸出模擬信號自校準。 電動閥門智能手操器特點
1、提供現場控制可能。
2、指示燈指示開閥、關閥、閥全開、閥全關、事故、保護、現場、遠控等狀態。
3、機殼采用標準的儀表機箱，體積小重量輕，便于安裝在控制屏上。
4、控制電路采用直流低壓控制，調試、操作安全，控制可靠，開度指示準確直觀。
5、電動閥門出力矩（事故）或電機過電流、過熱（保護）時報警顯示，便于及時排除故障（取決于電動裝置的相關功能，不同生產廠家的閥門電動裝置，可能不含電動機過熱保護）。
