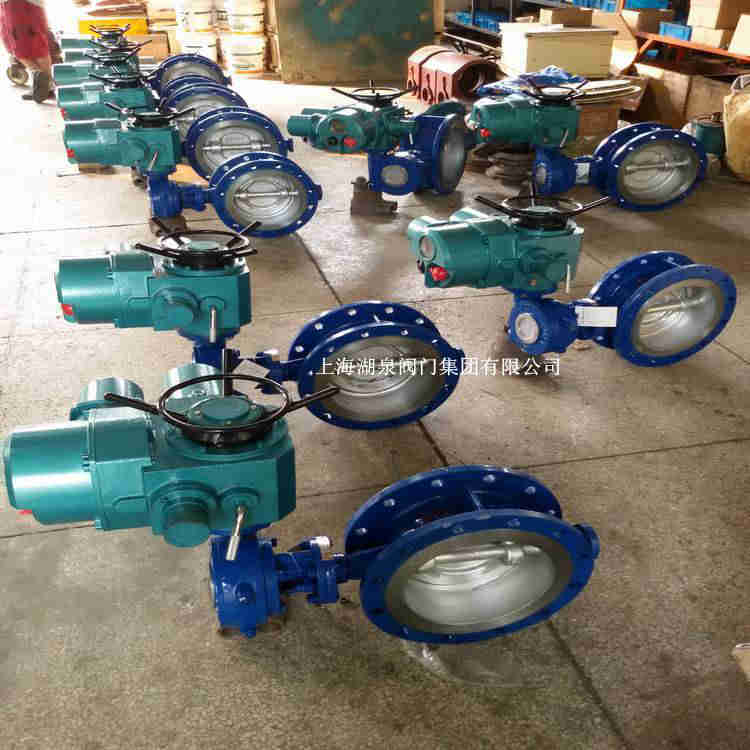

dn600 d941w-1c電動蝶閥代表什么?

[ 2022-07-01 ]

dn600 d941w-1c電動蝶閥代表什么含義呢?上海湖泉閥門集團有限公司D941W-1C意思是：
dn600 ：口徑600
D：蝶閥
9：驅動方式為電動
4：法蘭連接
1：垂直板式
W：密封面材料由閥體直接加工
1：公稱壓力0.1Mpa
C：閥體材質為碳鋼

dn600 d941w-1c電動蝶閥主要技術參數

公稱通徑DN(mm)	DN50~DN2000
公稱壓力PN(MPa)	0.1、0.25、0.6
閥芯轉角	0~70°
作用形式	電開式或電閉式
流量特性	近似等百分比
允許壓差Mpa	0.6

d941w-1c電動蝶閥主要型號
D941W-1C DN100/D941W-1C DN125/D941W-1C DN150/D941W-1C DN200/D941W-1C DN250/D941W-1C DN300/D941W-1C DN350/D941W-1C DN400/D941W-1C DN450/D941W-1C DN500/D941W-1C DN600/D941W-1C DN700/D941W-1C DN800/D941W-1C DN900/D941W-1C DN1000/D941W-1C DN1100/D941W-1C DN1200/D941W-1C DN1300/D941W-1C DN1400/D941W-1C DN1500/D941W-1C DN1600/D941W-1C DN1700/D941W-1C DN1800/D941W-1C DN1900/D941-1C DN2000

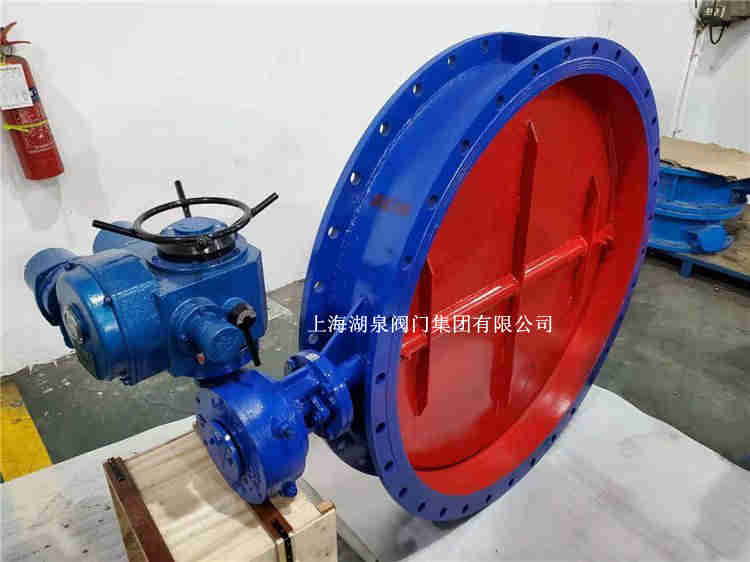

dn600蝶閥

dn600 d941w-1c電動蝶閥主要外形尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42
