上海湖泉閥門集團有限公司國產手動平板閘閥生產廠家手動單向平板閘閥結構緊湊、耐磨,泄漏量小,具有操作簡便、動作靈活、省力等特點,可以在高溫、高粉塵、強磁的環境下正常工作。 公司簡介 泊頭寶誠環保有限公司是集科研,開發,生產,加...交貨快捷:進流水線,充足的備貨,縮短了交貨期! 提供全套工程閥門解決方案,平板閘閥售前、售中、售后專業服務。名稱: 手動平板閘閥 型號: Z43WF 口徑: DN40-DN1600 壓力: 1.6MPa≈16.0MPa 材質: WCB、A105、SS304、SS316 認證: ISO9001:2000 ·手動平板閘閥產品詳情 手動平板閘閥適用于天然氣,石油,化工,環保等行業。

平板閘閥分有導流孔和無導流孔兩類,有導流孔的閥門用于需通球清洗的管線上,無導流孔的閥門用于不需通清洗的管線上。閘板、閥座經特殊工藝處理,噴焊硬質合金,密封面上鑲有PTF...主要適用于油、氣管道、石化油庫等工藝管道上，作為輸送及截?cái)嘟橘|(zhì)流的理想閥門，也可安裝在油泵出口起調節控...平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。手動平板閘閥,螺旋閘門具有結構緊湊,密封性好,使用壽命長,維護方便等特點,該閥由上下閥體、抽板、不銹鋼絲桿、密封件、軸承座、手輪等組成。

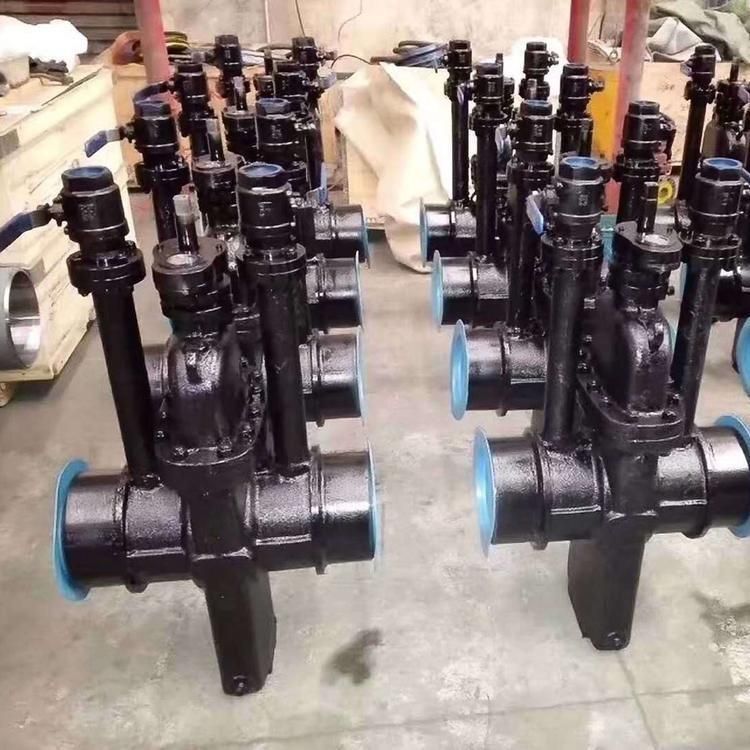

平板閘閥，適用于井口裝置、采油樹和管匯總管上關鍵的高壓（5000psi~15000psi）服務應用,有明桿式和暗桿式兩種類型。性能可靠。鍛造閥體/閥蓋；低操作扭矩；金屬對金屬的高壓閥體/閥蓋密封；金屬對金屬的閥座/閥體（波形彈簧預緊設計）、閥座/閘板密封；無橡膠材料；無論閘板處于何位置，金屬對金屬的后座密封都能壓緊；后座上方的閥蓋內有一個配件；閘板導桿封住閥體潤滑劑并保護閘板表面；手動和驅動操作。

基本參數
公稱尺寸：1-13/16"~7-1/16"
額定壓力：2000PSI~20000PSI
溫度：–46°C ~ +121°C(LU級)
材料級別：AA、BB、CC、DD、EE、FF、HH
規范級別：PSL1-4
性能級別：PR1-2
執行標準：API  SPEC  6A & NACE MR 0175
操作方式：手動、氣動、電動及液動

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
	300	7.7	5.6	5.6	0.6

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM
