產品名稱： Q946F 不銹鋼四通電動球閥[ 2021-06-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

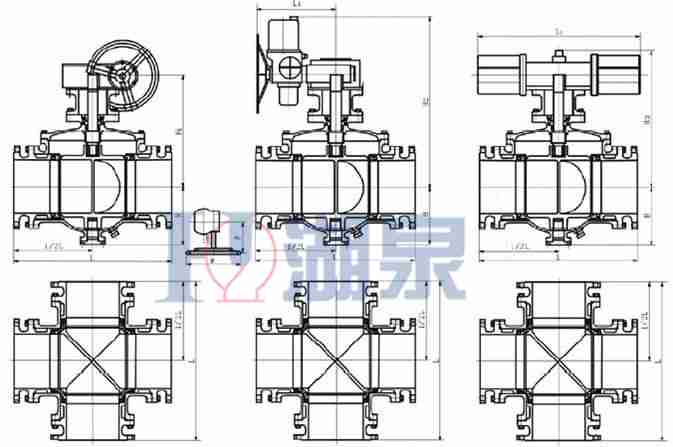

結構圖片

一、Q946F 不銹鋼四通電動球閥產品介紹
閥門類型: 不銹鋼四通電動球閥；
閥門型號:Q946F；
尺寸規格:DN15-200mm；
安裝形式:法蘭式；
壓力等級:1.6MPa；
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
上海湖泉閥門有限公司Q946F 不銹鋼四通電動球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。四通球閥 Q46F法蘭四通球閥只需操作板手或執行器將球體轉動90°，可同時對兩種介質的流向進行切換，即方便而迅速，實現閥多用的效果。

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840
