產品名稱：dn125電動伸縮蝶閥價格[ 2022-08-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

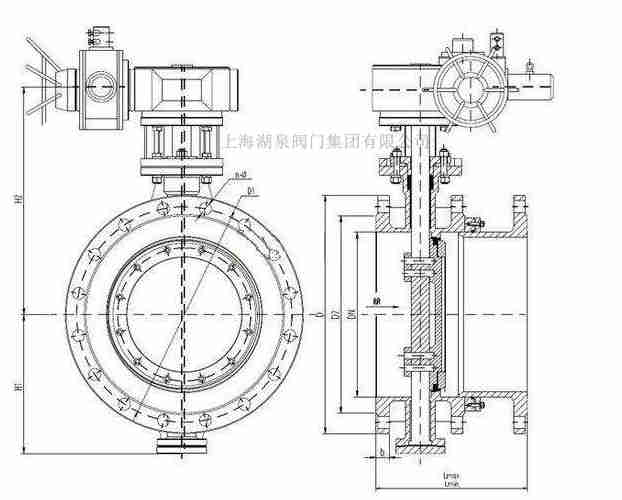

結構圖片

一、dn125電動伸縮蝶閥價格產品介紹

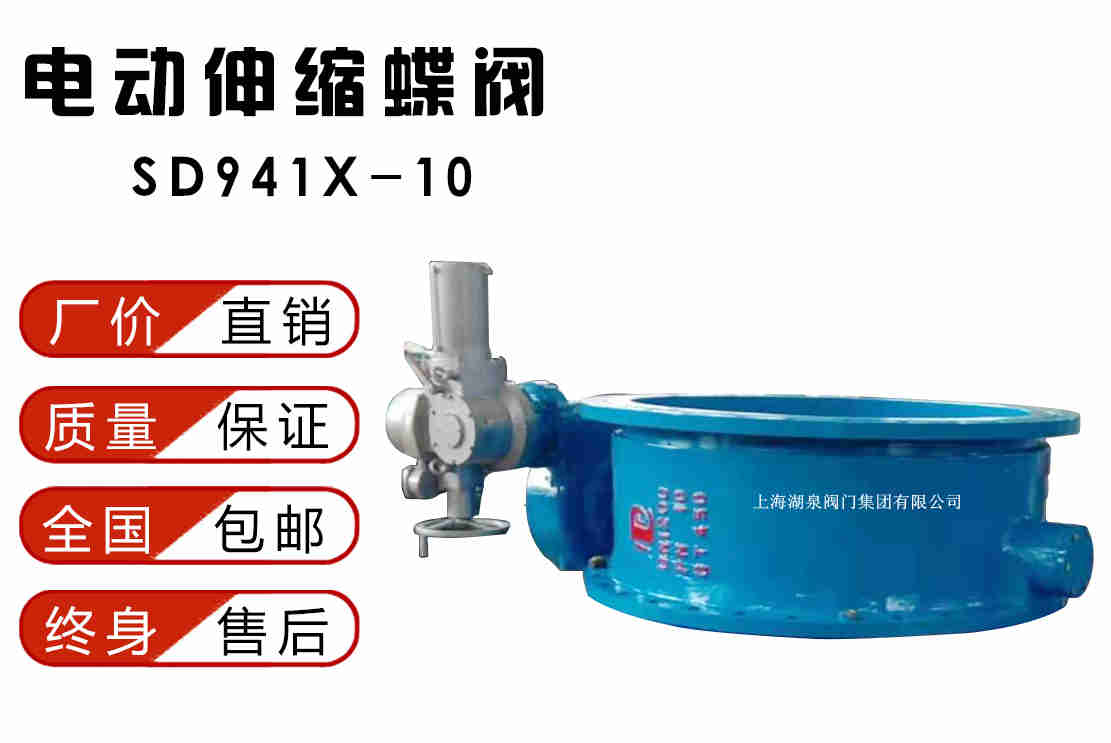

上海湖泉閥門集團有限公司電動伸縮蝶閥是由角行程電動執行器和伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。該產品適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題目前 ,伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應、高壓及、抗磨損等行業?？s蝶閥的蝶板安裝于管道的直徑方向。

二、dn125電動伸縮蝶閥價格產品主要零部件

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

三、dn125電動伸縮蝶閥價格主要技術參數

公稱通經DN（mm）		50～2000		50～1600
公稱藥理PN（MPa）		0.6	1.0	1.6
密封試驗（MPa）		0.66	1.1	1.76
強度試驗（MPa）		0.9	1.5	2.4
適用溫度	軟密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T13927-92標準
驅動方式		蝸輪傳動、電動、氣動、液動

通徑(DN)	L	LMAX	LMIN	D1	D	Z-Φd	H	H0	A	B	D0	Wt/kg
50	150	163	138	125	165	4-18	82.5	445	125	125	80	61
65	170	188	152	145	185	4-18	92.5	465	125	125	80	74
80	180	192	162	160	200	8-18	100	480	125	125	80	88
100	190	225	180	180	220	8-18	110	505	125	125	80	100
125	200	235	190	210	250	8-18	125	700	325	245	150	120
150	210	240	195	240	285	8-22	142.5	735	325	245	150	125
200	230	265	215	295	340	8-22	170	805	325	245	150	180
250	250	285	235	350	395	12-22	197.5	890	363	313	200	205
300	270	302	252	400	445	12-22	222.5	950	363	313	200	260
350	290	321	271	460	505	16-22	252.5	1020	363	313	250	420
400	310	343	283	515	565	16-26	282.5	1105	363	313	250	520
450	330	360	300	565	615	20-26	307.5	1287	465	439	300	660
500	350	380	320	620	670	20-26	335	1185	546	431	360	700
600	390	425	365	725	780	20-30	390	1330	546	556	360	1020
700	430	465	395	840	895	24-30	447.5	1435	546	556	360	1140
800	470	510	430	950	1015	24-33	507.5	1545	546	556	360	1380
900	510	560	460	1050	1115	28-33	557.5	1800	617	617	360	2100
1000	550	600	500	1160	1230	28-36	615	2365	632	632	360	2520
1200	630	680	580	1380	1455	32-39	727.5	2585	632	632	360	3100
