產品名稱：上海MZ941H-40 DN250礦用電動法蘭閘閥[ 2026-03-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

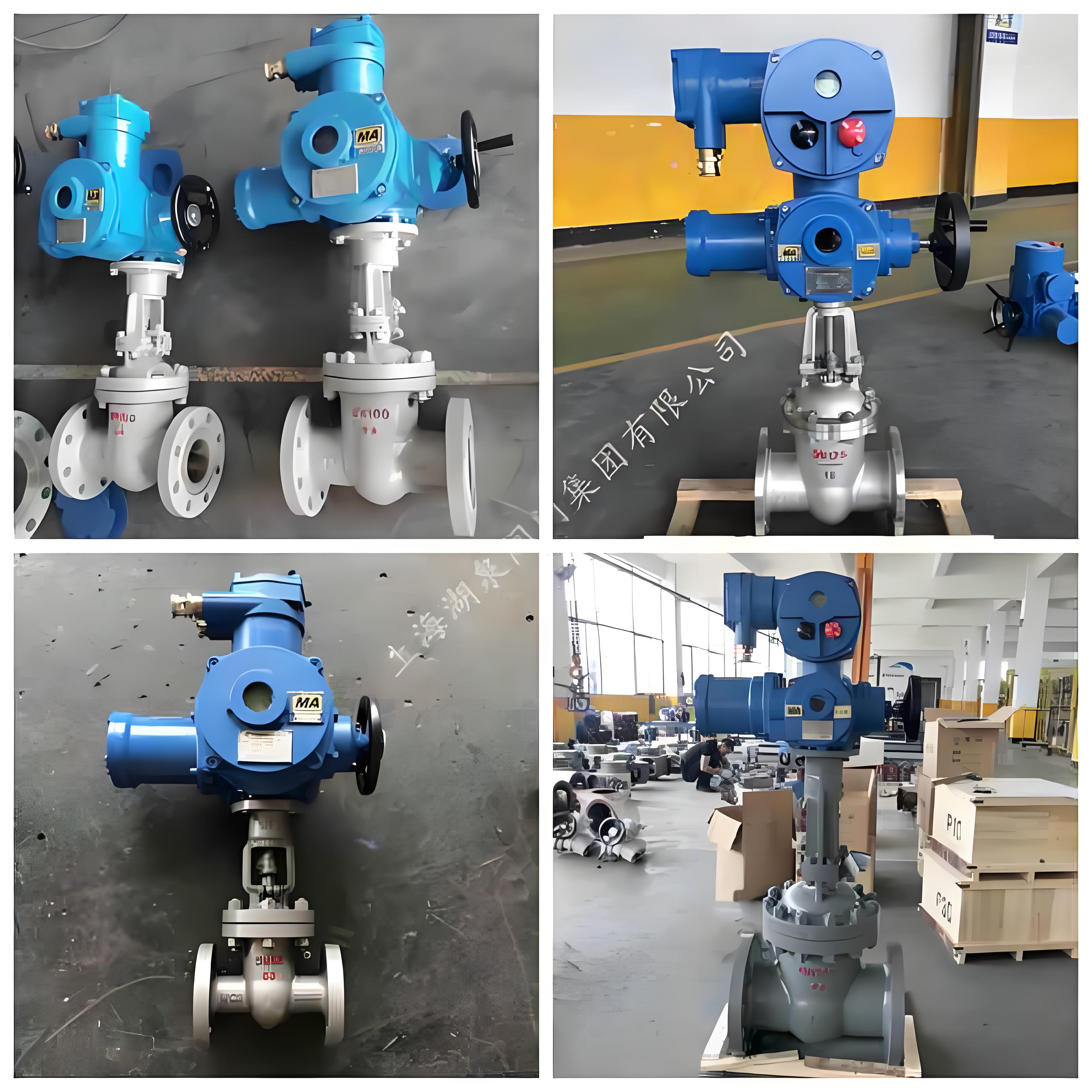

MZ941H-40 DN250礦用電動法蘭閘閥是一款專為煤礦井下含有甲烷、煤塵等爆炸性危險氣體環境設計的閥門產品。它由礦用隔爆型閥門電動裝置與法蘭連接的楔式閘閥組合而成，是礦井流體管路系統中關鍵的啟閉與控制裝置。‌

一、產品核心特征與認證
該產品的核心特征在于其專為礦用防爆環境設計。其性能不僅符合通用閥門電動裝置技術標準，更嚴格執行國家關于爆炸性氣體環境用電氣設備的隔爆型“d”標準，防爆標志為Ex dⅠ。產品已取得煤礦安全認證（MA證）及防爆認證，確保在煤礦井下（采掘工作面除外）的安全使用。‌
二、主要技術參數
- ‌公稱通徑與壓力：‌ DN250，公稱壓力PN40（4.0MPa）。‌
- ‌電源與控制：‌ 額定電源電壓為380V或660V，控制電壓為24V或36V。‌
- ‌工作制與環境：‌ 工作制為短時10分鐘。適用于海拔≤2000m、環境溫度-20℃～+40℃、相對濕度≤95%（+25℃時）的工況。‌
- ‌適用介質與溫度：‌ 根據閥體材料不同，可適用于水、蒸汽、油品（碳鋼閥體，≤425℃）或硝酸、醋酸類介質（不銹鋼閥體，≤200℃）。‌
三、結構與工作原理
- ‌驅動機構：‌ 采用取得MA證的隔爆型三相異步電動機作為動力源。‌
- ‌傳動機構：‌ 減速機構由一對直齒輪和蝸輪副兩級傳動組成，將電機動力傳遞至輸出軸。‌
- ‌控制機構：‌
  - ‌力矩控制：‌ 內置力矩控制機構，當輸出轉矩達到整定值時自動切斷電源，保護閥門免受損壞。‌
  - ‌行程控制：‌ 采用十進制計數器原理的行程控制機構，控制精度高，實現閥門開度的精確控制。‌
- ‌閥門本體：‌ 為法蘭連接的明桿楔式閘閥，通過閘板的垂直升降實現管路介質的全開或全閉。密封面通常堆焊司太立（Stellite）鈷基硬質合金，閥桿經調質及氮化處理，具有良好的耐磨、耐腐蝕、耐高溫及抗擦傷性能。‌
四、執行標準與試驗壓力
產品設計與制造遵循GB12234-89等標準，法蘭尺寸符合JB/T79-94。其殼體強度試驗壓力為6.0MPa，密封試驗壓力為4.4MPa（液體）或0.6MPa（氣體）。‌

五、安裝與操作注意事項
閥門在管道中一般應水平安裝。首次調試時必須手動將閥門開啟至約半開位置，以檢查電機相序，防止因接反而損壞閥門或電動裝置。‌該閥門支持遠程控制、自動控制及現場手動操作。

六、應用領域
該產品主要應用于煤礦井下符合條件的管路系統，用于控制水、壓風等介質的流通。其設計也符合通用工業標準，因此理論上也可適用于石油、化工、電力等需要對類似介質進行可靠切斷的工業領域。‌
