產品名稱：Z941H-25C-500上海智能一體化電動閘閥[ 2023-07-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

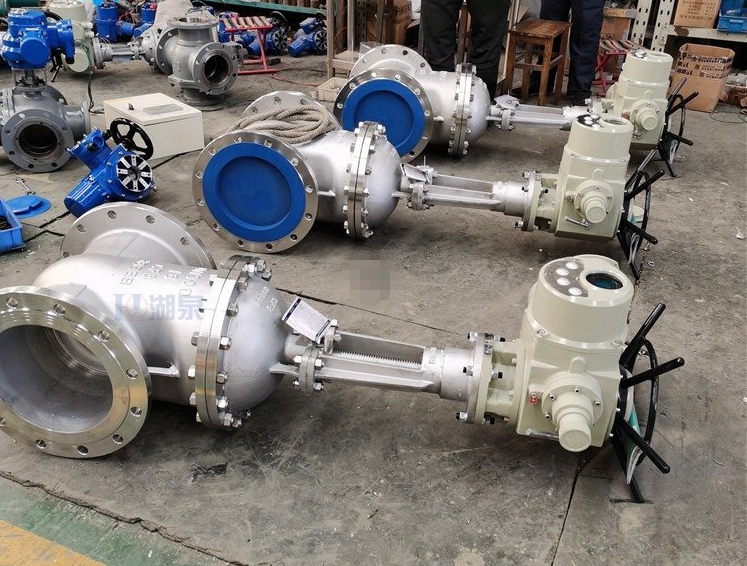

一、Z941H-25C-500智能一體化電動閘閥介紹
上海湖泉閥門集團有限公司智能一體化電動閘閥由多回轉智能一體化電動執行機構和法蘭鑄鋼閥門連接起來,經過安裝調試后成為的智能一體化電動閥門。主營電動系列的球閥,蝶閥,智能型電動閘閥,調節閥,電動執行器,氣動執行器及附件等產品廣泛應用于石油,化工,新能源,水處理,廢氣,粉體輸送,電力等領域,適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質 ,安裝調試各種工況的管路上,切斷或接通管路介質。通過選用不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。

二、Z941H-25C-500智能一體化電動閘閥特點

閥門電動裝置防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

產品標識：為揚州貝爾生產品牌。

輸出軸最大轉圈數：阿拉伯數字表示，無數字見表1

輸出轉速：阿拉伯數字表示，單位r/min（轉/分）

連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯數字表示，單位kgf?m

產品型式：多回轉電動裝置

三、調節型模塊的調試

1、手動將電動裝置置于中間位置

2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮

3、拔碼開關的正作用和反作用不能同時拔為有效

4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零"電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA"電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA"電位器使輸出信號為20mA。上述調節只須一次即可完成。

注：“調零"、“4mA"、“20mA"電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度"電位器可在二者之間取舍，使其不產生振蕩為*調整值

6、輸入控制信號丟失后，丟信指示燈亮

7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖

型號	公稱轉矩 (N.m）	控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
DZTZ5	50	75	≤25	150	28	1∶1	18	0.12	28
DZTZ10	100	150	≤50	160			24、36	0.25 0.37	61
DZTZ15	150	225	≤75					0.37 0.55	63
DZTZ20	200	300	≤100		40			0.55 0.75	63
					28
DZTZ30	300	450	≤150		40		24	0.75	65
					28
DZTZ45	450	675	≤225	110	48		24	1.1	110
							36	1.5
DZTZ60	600	900	≤300				24	1.5	112
							36	2.2
DZTZ90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
DZTZ120	1200	1800	≤600		60		24	3.0	142
					48
DZTZ180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
DZTZ250	2500	3000	≤1250				24	5.5	264
DZTZ350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZTZ500	5000	6000	≤2500					10	440
DZTZ800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZTZ1000	10000	12000	≤5000		100			15	820
