      不銹鋼蝶閥閥門首頁 > 產品展示 > 蝶閥 > 不銹鋼蝶閥 >

      產品名稱:電動對夾不銹鋼蝶閥[ 2016-07-22 ]

      訂購熱線:021-64162222
      訂購傳真:021-62677999
      質量穩定:實行全過程質量監控,細致入微全方位檢測!
      價格合理:高效內部成本控制,減少了開支,讓利于客戶
      交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 產品介紹
      • 規格尺寸
      • 結構圖片
      •

        一、電動對夾不銹鋼蝶閥概述


        上海湖泉閥門有限公司生產的電動對夾不銹鋼蝶閥采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,該產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。符合國家GB/T13927-92閥門壓力試驗標準。電動對夾不銹鋼蝶閥可安裝在溫度≤425℃,介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

        二、電動對夾不銹鋼蝶閥特點


        1、電動對夾不銹鋼蝶閥采用雙偏心結構,操作靈活,省力,方便。
        2、電動對夾不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。
        3、電動對夾不銹鋼蝶閥蝶板采用框架結構,可適用不同特點的介質,供用戶選擇。
        4、電動對夾不銹鋼蝶閥能有效地防止銹蝕,可使用于不同介質。
        5、電動不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。

        三、電動對夾不銹鋼蝶閥工作原理


        電動對夾不銹鋼蝶閥是采用中線式蝶板以及短結構鋼板進行焊接而成,是屬于較新型結構,閥座與蝶板的密封面采用不銹鋼與不同硬度合金制造,因此電動對夾不銹鋼蝶閥在溫度≤425℃的介質管道中可實現雙向密封功能。

        四.電動對夾不銹鋼蝶閥采用標準


        制造標準

        GB/T 122387-89

        法蘭標準

        GB9113-2000、GB17241.6-1998

        結構長度標準

        GB12221-89

        檢驗標準

        GB/T 13927-92



        五、電動對夾不銹鋼蝶閥主要技術參數和性能


        公稱通徑
        DN(mm)
        50~700
        公稱壓力
        PN(MPa)
        0.6
        1.0
        1.6
        2.5
        4.0
        試驗壓力Ps(MPa)
        強度試驗
        0.9
        1.5
        2.4
        3.75
        6.0
        密封試驗
        0.66
        1.1
        1.76
        2.75
        4.4
        氣密封試驗
        0.6
        0.6
        0.6
        0.6
        0.6
        適用介質
        水、蒸氣、油品、酸類腐蝕性等。
        適用溫度
        碳鋼 :-29℃~425℃ 不銹鋼:-40℃~600℃

        六、電動對夾不銹鋼蝶閥訂貨說明

        1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
          2、如有特殊要求時請在訂購產品時注明。
          3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
          4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
          歡迎您訪問我們的網站【http://www.2dapei.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:021-64162222



      • 七、電動對夾不銹鋼蝶閥主要外形連接尺寸


        主要外形連接尺寸                             ?。▎挝?mm)

        公稱通經(DN)

        主要尺寸

        法蘭尺寸和螺栓規格

        1.0MPa

        1.6MPa

        2.5MPa

        L

        H1

        H

        D

        D1

        n-Фd

        D

        D1

        n-Фd

        D

        D1

        n-Фd

        50

        108

        350

        112

        165

        125

        4-18

        165

        125

        4-18

        165

        125

        4-18

        65

        112

        370

        115

        185

        145

        4-18

        185

        145

        4-18

        185

        145

        8-18

        80

        114

        380

        120

        200

        160

        4-18

        200

        160

        8-18

        200

        160

        8-18

        100

        127

        420

        138

        220

        180

        8-18

        220

        180

        8-18

        235

        190

        8-22

        125

        140

        460

        164

        250

        210

        8-18

        250

        210

        8-22

        270

        220

        8-26

        150

        140

        555

        175

        285

        240

        8-22

        285

        240

        8-22

        300

        250

        8-26

        200

        152

        760

        200

        340

        295

        8-22

        340

        295

        12-22

        360

        310

        12-26

        250

        165

        830

        243

        395

        350

        12-22

        405

        355

        12-26

        425

        370

        12-30

        300

        178

        895

        250

        445

        400

        12-22

        460

        410

        12-26

        485

        430

        16-30

        350

        190

        950

        280

        505

        460

        16-22

        520

        470

        16-26

        555

        490

        16-33

        400

        216

        1190

        305

        565

        515

        16-26

        580

        525

        16-30

        620

        550

        16-36

        450

        222

        1255

        350

        615

        565

        20-26

        640

        585

        20-30

        670

        600

        20-36

        500

        229

        1305

        380

        670

        620

        20-26

        715

        650

        20-33

        730

        660

        20-36

        600

        267

        1340

        445

        780

        725

        20-30

        840

        770

        20-36

        845

        770

        20-39

        700

        292

        1520

        480

        895

        840

        24-30

        910

        840

        24-36

        960

        875

        24-42

        800

        318

        1710

        530

        1015

        950

        24-33

        1025

        950

        24-39

        1085

        990

        24-48

        900

        330

        1810

        580

        1115

        1050

        28-33

        1125

        1050

        28-39

        1185

        1090

        28-48

        1000

        410

        1960

        650

        1230

        1160

        28-36

        1255

        1170

        28-42

        1320

        1210

        28-56

        1200

        470

        2250

        760

        1455

        1380

        32-39

        1485

        1390

        32-48

        1530

        1420

        32-56

        1400

        530

        2435

        850

        1675

        1590

        36-42

        1685

        1590

        36-48

        1755

        1640

        36-62

        1600

        600

        2780

        1030

        1915

        1820

        40-48

        1930

        1820

        40-56

        1975

        1860

        40-62

        1800

        670

        3020

        1230

        2115

        2020

        44-48

        2130

        2020

        44-56

        2195

        2070

        44-70

        2000

        760

        3270

        1350

        2325

        2230

        48-48

        2345

        2230

        48-62

        2425

        2300

        48-70

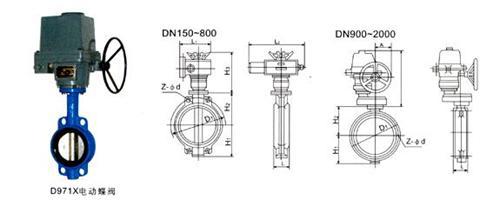

      • 八、電動對夾不銹鋼蝶閥結構示意圖:




        電動對夾不銹鋼蝶閥
